SonoDur3超聲波硬度計
超聲波硬度計是根據探頭上的維氏
金剛石壓頭接觸被測物體，加載對
應的載荷力，以UCI方式測量并立
刻顯示硬度值。檢測載荷力的大小
可以通過不同種類的電動馬達探頭
和手動探頭來實現。
*UCI超聲波接觸阻抗法
參照標準:ASTM A 1038 and DIN 50159-1, 2
轉換標準:ASTM E 140-13, EN ISO 18265
Newsonic公司提供各種規格的探
頭，以滿足不同的解決方案。
MIC10/MIC20 (可兼容)
標準化產品,耐用,易于使用,測量快速,德國制造。
儀器特點
? 安全及耐用性設計，高防護等級達IP65, MIL-810G (震動和跌落測試標準)
? 超大的5英寸觸摸電容屏，更好的操作手感，便于使用和清潔
? 直觀的軟件操作界面， 人性化的程序設計，易于使用的操作系統
? 內置基礎材料表，測量更迅速
基于安卓的操作系統和數據傳輸
? USB ：通過USB接口傳輸TXT格式的數據文件
? WLAN ： 自動轉換數據格式并傳輸數據
? Bluetooth ：手動傳輸單個測量數據
? 大容量的數據存儲空間
測量數據智能管理系統
? 訪問測量數據更簡單，信息更豐富
? 可自定義數據組文件名，自動保存測量數據
? 匯總測量數據進行全面分析
可靠的測量方式
為測量人員量身打造的日常檢測工具，更高效，更
性
參照DIN 50159-2標準
技術參數
測量原理 | UDl (超聲波接觸阻抗法)， 符合于alM 己0r己Q' A2TM Ar0t8標準 | ||
測量壓頭 | rt?。維氏精鋼石壓頭 | ||
測量載荷 1kgf = 9.81 N | 電動探頭:1N (0.1 kgf), 3N (0.3kgf) 和8.6 N (0.8 kgf) 手動探頭:10N (1 kgf), 49N (5kgf), 98N (10kgf) )可以定制特殊載荷力的探頭( | ||
硬度值單位和范圍 )按相關標準(，本表參照Tr 、TS)低合金鋼( 。其 他材料將適用于不同硬度范圍。當測量超過當前 限制時，轉換范圍將擴大。在HV的計算值 中，原始數據以紅色高亮顯示。 注意： 單位轉換參照與 ASTM E140-12b?1 (2013), EN ISO 18265-2014和DIN 50150-2000 (solely table 1 ，低合金鋼) ?？估瓘?qiáng)度的轉換只 適用于 98N (10kgf) 測試負載力。 | 維氏硬度 布氏硬度 洛氏硬度 洛氏硬度 洛氏硬度 洛氏硬度 洛氏硬度 洛氏硬度 (EN ISO 18265 only) 洛氏硬度 努氏硬度 (ASTM E140 only) 肖氏硬度 (ASTM E140 only) 抗拉強度 | HV HB HRB HRC HRE HRF HRA HRD HR45N HK HS Mq6 | r0 - rQQQ )QQQQ( 76 – 618 41 – 105 20,3 – 68 70 – 108,5 82,6 – 115,1 60,7 – 85,6 40,3 – 76,9 19,9 – 75,4 87 – 920 34,2 – 97,3 S己己 - Sr80 |
測量誤差* | < 4 % (HV5, HV 10)。其他測試負載力請見下表 | ||
測量重復性* | < 5 % (HV5, HV 10) 。其他測試負載力請見下表 | ||
* 當超過DIN 50159時，參照的測試負載力和范圍(見下表)。根據標準DIN 50159中的測試條件，使用維氏標準塊的5次測量。
Hardness scale | Measurement uncertainty [%] | Relative repeatability [%] | ||||
< 250 HV | 250 HV - 500 HV | 500 HV - 800 HV | > 800 HV | < 250 HV | > 250 HV | |
HV 0,1 | 5 | 6 | 7 | 8 | 8 | 6 |
HV 0,3 | 5 | 6 | 7 | 8 | 8 | 6 |
HV 0,8 | 4 | 4 | 5 | 6 | 8 | 6 |
HV 1 | 4 | 4 | 5 | 6 | 8 | 6 |
| |
工作時間 | 超過r0小時的常規測量操作)視系統運轉模式，溫度和儀器設置(' 可持續8小時不間斷的滿負荷測量 可更換電池組(3.7V 3900mAh 鋰電池) |
工作溫度范圍 | 探頭： 0°C to ~ +45°C 儀器： -10° ~ +50°C // Charging +10°C ~ +40°C |
存放溫度 | -20°C ~ +70°C |
濕度 | Max . 90% ，無冷凝 |
尺寸 | 儀器 164x86x23 mm ，電動探頭 ?38mm ，長=190 mm 手動探頭 ?25 mm ，長=176 mm (震蕩棒探針長度=12,5 mm) 長探針手動探頭 ?25 mm ，長=207 mm (震蕩棒探針長度=43 mm) |
重量 | 儀器320克 (包含鋰電池組) 手動探頭280克， 電動探頭370克 |
處理器和內存 | ARM? Cortex?-A53 Octa Core 1.3 GHz / 系統 2GB RAM / 存儲容量 16 GB eMMC / Micro SD card 4 GB (可升級到 32 GB ) |
操作系統 | 安卓 5.1 (安卓 7.0) |
按鍵 | 4個功能鍵，觸摸鍵盤 |
電源 | 電池： 3,7V / 3900mAh可更換離子電池 充電時間： 三小時可充至80% 待機時間： 超過6個月 外置充電器： 90V-264VAC ，50/60Hz 到 5V直流電 |
顯示 | 5“ 高亮多點式觸摸屏 (分辨率1280x720)， LED-背光亮度 (500 Cd/m2)可調 |
接口 | 5VDC充電接口 |充電擴展塢 USB 2.0 Micro USB (PC) / 探頭接口 Lemo 4 針。 Micro SD卡 4 GB (升級至 32 GB) | 2x SIM 卡 WLAN 802.11 a/b/g/n | WCDMA/HSDAP/HSPUA, FDD- LTE / TDD- LTE) | GSM/GPRS/EDGE (b2/b3/b5/b8 | GPS / AGPS / GLONASS Bluetooth 4.0 (支持 BLE mode) | NFC | 揚聲器，麥克風 |
傳感器 / 攝像頭 / LED | 光傳感器，重力傳感器，接近傳感器， 8百萬后置攝像頭 多色狀態LED燈 |
IP防護等級 | IP65 參照 IEC 60529 Edition 2.1:2001-02 |
跌落測試 | MIL-STD-810G Methode 516.6, 4 ft。 |
沖擊測試 | MIL-STD-810G Methode 516.6 Prozedur I |
震動測試 | MIL-STD-810G Methode 514.6 Prozedur I |
操作語言 | D, EN, IT, FR, SP, PL, CZ, CN |
標準供貨范圍
SonoDur3硬度計，包含：儀器數據記錄和輸出，數據傳輸?shù)?/span>PC (通過USB, WLAN和藍牙接口) ，包 括SONO3-NG電源， USB電纜， SONO2-HM1.5米探頭連接電纜， SONO3-TK-1運輸箱，產品手冊 在USB優盤中， SONO3-Protect保護膜

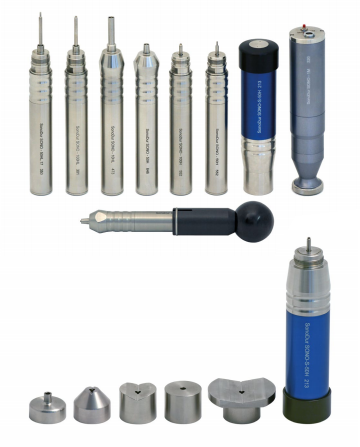

探頭配件
電動探頭和手動探頭
其他附件
硬度計試塊，探頭支架，探頭弧形附件
